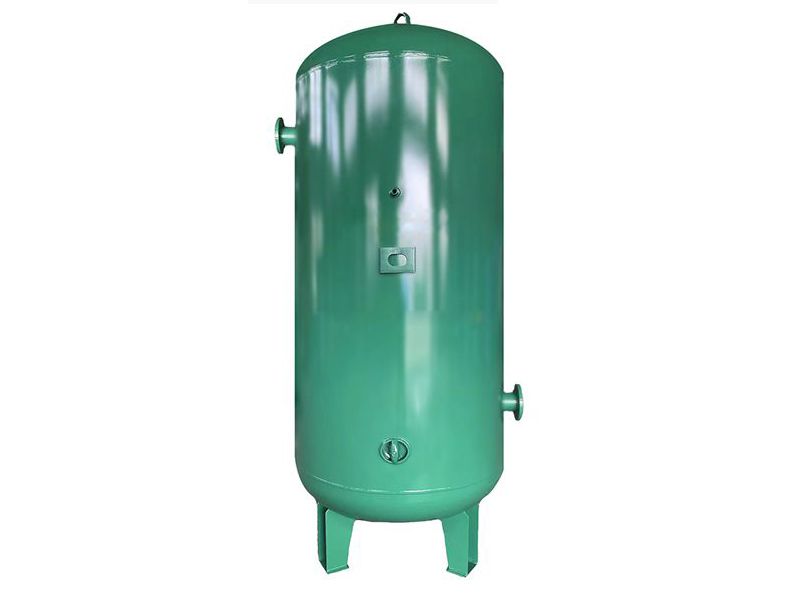

Воздушный ресивер из углеродистой стали ( < 1.6МПа)
No.
Объем/ Рабочее давление
(Л/МПа)		 Расчетная температура (℃) Общая высота (мм) Внутренний диаметр сосуда ⌀ (мм) Воздух на входе Воздух на выходе Поддержка Соединитель сливного клапана Компрессор
H1 DN Резьба H2 DN Резьба ⌀1 d Справочный объем (м³/мин)
1 0.3/0.8   1550                     2.5～3
2 0.3/1.0 100 1550   580     1130           2.5～3
3 0.3/1.3 110 1550 550 580 50 Rp11/2" 1130 50 Rp11/2" 400 20 R1/2" 2.5～3
4 0.6/0.8       605     1550           4.8～6
5 0.6/1.0 100 2060   605     1550           4.8～6
6 0.6/1.3 110 2060 650 605 65 Rp11/2" 1610 65 Rp11/2" 470 20 R1/2" 4.8～6
7 1.0/0.8                         8～10
8 1.0/1.0 100 2180   685     1725           8～10
9 1.0/1.3 110 2202 800 730 65 Rp11/2" 1770 65 Rp11/2" 560 25 R1/2" 8～10
10 1.5/0.8   2290   780                 12～15
11 1.5/1.0       780     1780           12～15
12 1.5/1.3 110 2291 1000 781 65 Rp2" 1780 65 Rp2" 700 24 R1/2" 12～15
13 2.0/0.8                         16～20
14 2.0/1.0                         16～20
15 2.0/1.3 110 2810 1000 780 80 Rp2" 2280 80 Rp2" 700 24 R1/2" 16～20
16 3.0/0.8   2962   880     2380           24～30
17 3.0/1.0   2962   881     2380           24～30
18 3.0/1.3 110 2964 1200 882 80   2382 80   840 24 R3/4" 24～30
19 4.0/0.8   3060   930     2430           32～40
20 4.0/1.0   3062   931     2431           32～40
21 4.0/1.3 110 3066 1400 933 100   2433 100   1050 24 R3/4" 32～40
22 5.0/0.8   3750   930     3130           40～50
23 5.0/1.0   3752         3132           40～50
24 5.0/1.3 110 3756 1400 931 100   3133 100   1050 24 R3/4" 40～50
No. Объем/ Рабочее давление
(Л/МПа)		 Расчетная температура (℃) Общая высота (мм) Внутренний диаметр сосуда Воздух на входе Воздух на выходе Поддержка Соединитель сливного клапана Компрессор
H1 DN Резьба H2 DN Резьба ⌀1 d Справочный объем (м³/мин)
25 6.0/0.8 110 4360 1400 930 100   3740 100   1050 24 R3/4 48~60
26 6.0/1.0   4362   931     3741           48~60
27 6.0/1.3   4366   932     3743           48~60
28 8.0/0.8 110 4464 1600 981 150   3831 150   1200 30 R1" 64~80
29 8.0/1.0   4464   982     3732           64~80
30 8.0/1.3   4468   984     3732           64~80
31 10/0.8 110 3765 2000 1082 150   2933 150   1500 30 R1" 80
32 10/1.0   3766   1083     2933           80
33 10/1.3   3770   1086     2936           80
34 12.5/0.8 110 4714 2000 1133 150   3833 150   1500 30 R1" 80
35 12.5/1.0   4716         3834           80
36 12.5/1.3   4722   1136     3836           80
37 15/0.8 110 5084 2100 1172 150   4174 150   1550 30 R1" 80
38 15/1.0   5088   1174     4175           80
39 15/1.3   5094   1176     4177           80
40 20/0.8 110 5236 2400 1298 200   4200 200   1800 36 R1" 80
41 20/1.0   5240   1300                 80
42 20/1.3   5244   1302                 80
43 25/0.8 110 6136 2400 1298 200   5095 200   1800 36 R1" 80
44 25/1.0   6140   1300                 80
45 25/1.3   6144   1302                 80
46 30/0.8 110 6896 2500 1324 200   5774 200   1900 36 R1" 80
47 30/1.0   6900   1325     5775           80
48 30/1.3   6908   1329     5779           80
49 40/0.8 110 8676 2500 1323 200   7603 1325   1900 36 R1" 80
50 40/1.0   8680   1325     200           80
51 50/0.8 110 9007 2800 1506 250   6750 250   3000 30 DN40 80
52 50/1.0                         80
53 75/1.0 110 10257 3200 1800 250   8200 250   3400 30 DN40 80
54 75/0.8   10256                     80
Воздушный ресивер из углеродистой стали (≥1.6MPa)
No. Объем/ Рабочее давление
(Л/МПа)		 Расчетная температура (℃) Общая высота (мм) Внутренний диаметр сосуда Воздух на входе Воздух на выходе Поддержка Соединитель сливного клапана Компрессор
H1 DN Резьба H2 DN Резьба ⌀1 d Справочный объем (м³/мин)
1 0.3/1.6 110 1626 550 668 50 1217 50 400 20 R1/2" 2.5~3
2 0.3/3.0   1630   671   1220       R1/2" 2.5~3
3 0.3/4.0   1630   673   1222         2.5~3
4 0.6/1.6 110 2136 650 693 65 1704 65 470 20 R1/2" 4.8~6
5 0.6/2.5   2410 600 697 50 1997 50 420   Rc1" 4.8~6
6 0.6/3.0   2410   698   1998       Rc1" 4.8~6
7 0.6/4.0   2410   635 65 1945 65     Rc1" 4.8~6
8 1.0/1.6 110 2220 800 730 65 1770 65 560 25 R1/2" 8~10
9 1.0/3.0   2220   730   1770       Rc1" 8~10
10 1.0/4.0   2220   730   1770         8~10
11 1.5/1.6 110 2578 1000 780 65 1780 65 670 25 R1/2" 12~15
12 1.5/3.0   2670 950 775   2070       Rc1" 12~15
13 1.5/4.0   2690   794             12~15
14 2.0/1.6 110 2846 1000 783 80 2282 80 700 24 R1/2" 16~20
15 2.0/3.0   2984   854   2364       Rc1" 16~20
16 2.0/4.0   2962   856   2351         16~20
17 3.0/1.6 110 2966 1200 883 80 2383 80 950 24 R3/4" 24~30
18 3.0/3.0   2902   916   2218       DN25 24~30
19 4.0/1.6 110 3068 1400 934 100 2434 100 1050 24 R3/4" 32~40
20 4.0/3.0   3006   968   2218       DN25 32~40
21 5.0/1.6 110 3758 1400 932 150 3134 150 1050 24 R1" 40~50
22 5.0/3.0   3882   956   3106       DN25 40~50
23 6.0/1.6 110 4458 1400 932 150 3834 150 1050 24 R1" 48~60
24 6.0/3.0   4582   956   3806       DN25 48~60
25 8.0/1.6 110 4470 1600 985 150 3731 150 1200 25 R1" 64~80
26 8.0/3.0   4656   990   3840       DN25 64~80
27 10/1.6 110 3772 2000 1087 150 2937 150 1500 30 R1" 80
28 12.5/1.6 110 4724 2000 1137 150 3838 150 1500 30 R1" 80
29 15/1.6 110 5094 2100 1179 150 4179 150 1550 30 Rc1" 80
30 20/1.6 110 5248 2400 1254 200 4200 200 1800 36 Rc1" 80
31 25/1.6 110 6158 2400 1304 200 5094 200 1800 36 Rc1" 80
32 30/1.6 110 6982 2500 1331 200 5781 200 1900 36 Rc1" 80

Заметка: Мы сохраняем за собой право вносить изченения в дизайн без предварительного уведомления. Технические характеристики продукции могут быть изменены, окончательные технические характеристики могут варьироваться в зависимости от конкретного оборудования.
