Винтовой компрессор с перманентным магнитным двигателем

Главная
Продукция
Маслосмазываемые винтовые компрессоры
VSD винтовой компрессор с перманентным магнитным двигателем, одноступенчатый

Запросить цену

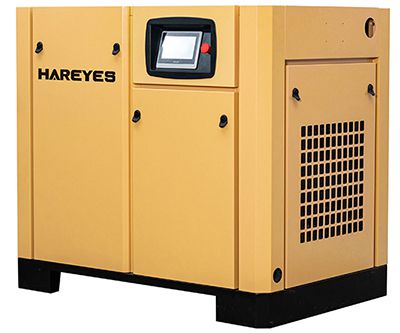

VSD винтовой компрессор с перманентным магнитным двигателем, одноступенчатый, серии RE

Вытеснение воздуха (м³/мин): 0.86～44.0
Давление на выходе (МПа/Бар): (0.7/7)/(0.8/8)/(1.0/10)
Мощность (кВт): 7.5~250 (Доступна кастомизация)

Мы предоставляем широкий выБор воздушных компрессоров, оборудование постобработки, передовые решения и техническую поддержку.

Выбор моделей
Технические данные

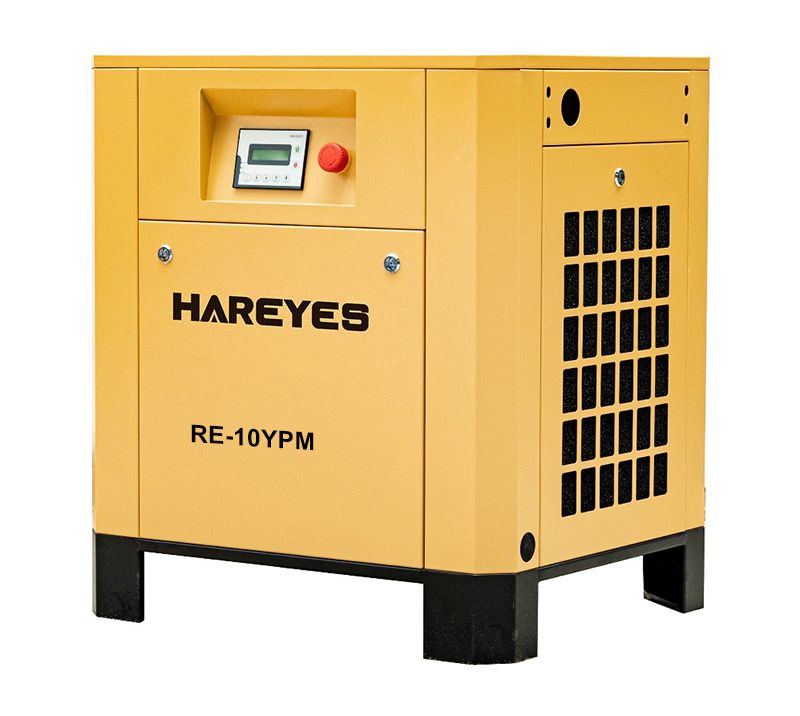

RE-10YPM

Одноступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 7.5кВт/10л.с.

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)			Вытеснение воздуха @ Давление (CFM @ PSI)			Мощность двигателя (кВт/л.с)	Размеры ДлинаШиринаВысота (мм)
1.08/0.7/7	0.98/0.8/8	0.86/1.0/10	38.1/102	34.60/116	30.4/145	7.5/10	900660900

RE-15YPM

Одноступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 11кВт/15л.с.

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)			Вытеснение воздуха @ Давление (CFM @ PSI)			Мощность двигателя (кВт/л.с)	Размеры ДлинаШиринаВысота (мм)
1.65/0.7/7	1.58/0.8/8	1.40/1.0/10	58.26/102	55.79/116	49.44/145	11/15	11207601020

RE-20YPM

Одноступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 15кВт/20л.с.

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)			Вытеснение воздуха @ Давление (CFM @ PSI)			Мощность двигателя (кВт/л.с)	Размеры ДлинаШиринаВысота (мм)
2.3/0.7/7	2.1/0.8/8	1.9/1.0/10	81.22/102	74.16/116	67.09/145	15/20	11207601020

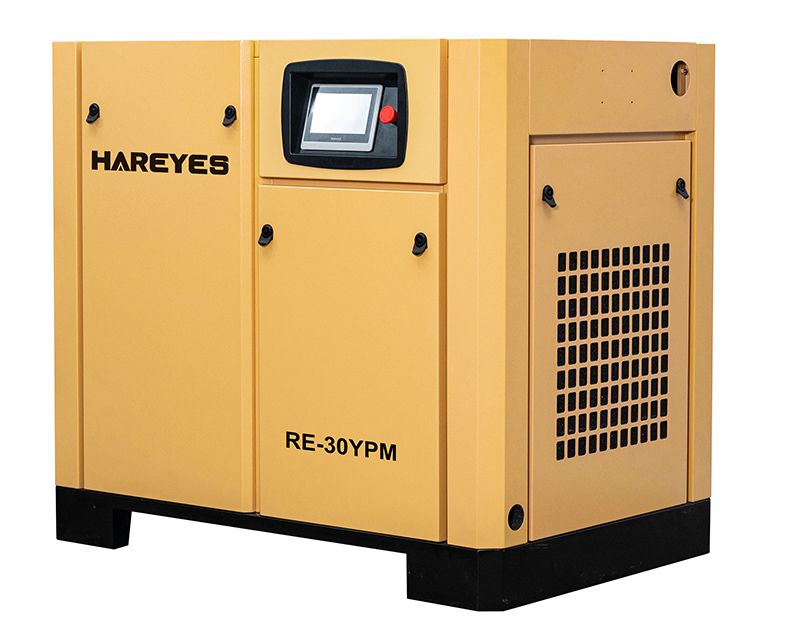

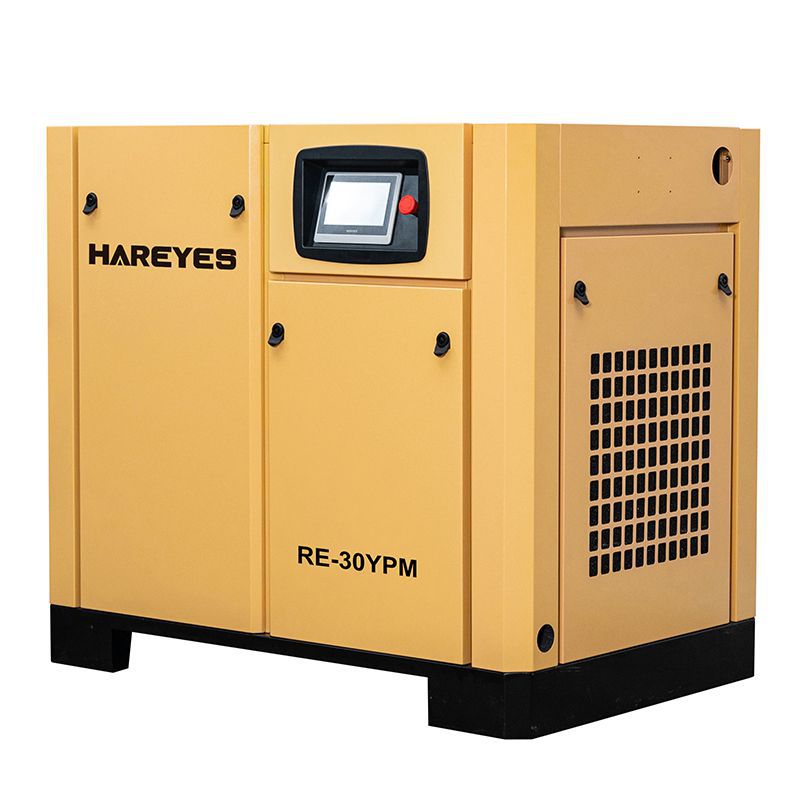

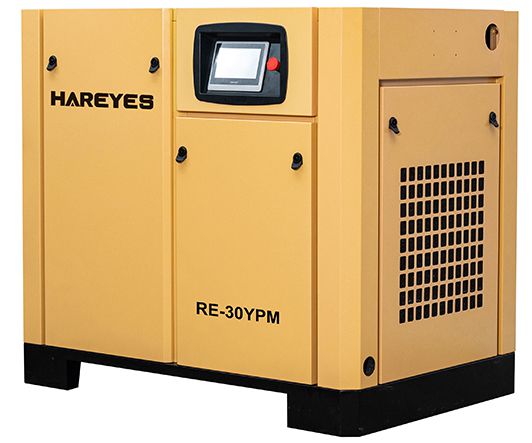

RE-30YPM

Одноступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 22кВт/30л.с.

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)			Вытеснение воздуха @ Давление (CFM @ PSI)			Мощность двигателя (кВт/л.с)	Размеры ДлинаШиринаВысота (мм)
3.6/0.7/7	3.4/0.8/8	3.1/1.0/10	127.13/102	120/116	109.5/145	22/30	13408801180

RE-40YPM

Одноступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 30кВт/40л.с.

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)			Вытеснение воздуха @ Давление (CFM @ PSI)			Мощность двигателя (кВт/л.с)	Размеры ДлинаШиринаВысота (мм)
5.1/0.7/7	5.0/0.8/8	4.7/1.0/10	180/102	176/116	166/145	30/40	15009801300

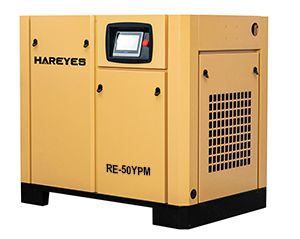

RE-50YPM

Одноступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 37кВт/50л.с.

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)			Вытеснение воздуха @ Давление (CFM @ PSI)			Мощность двигателя (кВт/л.с)	Размеры ДлинаШиринаВысота (мм)
6.2/0.7/7	6.0/0.8/8	5.7/1.0/10	219/102	212/116	201/145	37/50	15009801300

RE-60YPM

Одноступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 45кВт/60л.с.

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)			Вытеснение воздуха @ Давление (CFM @ PSI)			Мощность двигателя (кВт/л.с)	Размеры ДлинаШиринаВысота (мм)
7.2/0.7/7	7.0/0.8/8	6.4/1.0/10	254/102	247/116	226/145	45/60	15009801300

RE-75PM

Одноступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 55кВт/75л.с.

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)			Вытеснение воздуха @ Давление (CFM @ PSI)			Мощность двигателя (кВт/л.с)	Размеры ДлинаШиринаВысота (мм)
9.35/0.7/7	9.2/0.8/8	8.8/1.0/10	330/102	325/116	311/145	55/75	180012501570

RE-100PM

Одноступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 750кВт/100л.с.

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)			Вытеснение воздуха @ Давление (CFM @ PSI)			Мощность двигателя (кВт/л.с)	Размеры ДлинаШиринаВысота (мм)
12.4/0.7/7	12.1/0.8/8	11.4/1.0/10	438/102	428/116	403/145	75/100	180012501570

RE-125PM

Одноступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 90кВт/125л.с.

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)			Вытеснение воздуха @ Давление (CFM @ PSI)			Мощность двигателя (кВт/л.с)	Размеры ДлинаШиринаВысота (мм)
15.5/0.7/7	15.0/0.8/8	14.2/1.0/10	548/102	530/116	502/145	90/125	180012501570

Модель

RE-10YPM

RE-15YPM

RE-20YPM

RE-30YPM

RE-40YPM

RE-50YPM

RE-60YPM

RE-75PM

RE-100PM

RE-125PM

RE-150PM

RE-175PM

RE-200PM

RE-250PM

RE-300PM

RE-350PM

Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар)

1.08/0.7/7

1.65/0.7/7

2.3/0.7/7

3.7/0.7/7

5.1/0.7/7

6.3/0.7/7

7.2/0.7/7

9.35/0.7/7

12.4/0.7/7

15.5/0.7/7

19.3/0.7/7

22.2/0.7/7

28.0/0.7/7

32.0/0.7/7

41.3/0.7/7

44.0/0.7/7

1.0/0.8/8

1.58/0.8/8

2.1/0.8/8

3.6/0.8/8

5.0/0.8/8

6.1/0.8/8

7.0/0.8/8

9.2/0.8/8

12.1/0.8/8

15.0/0.8/8

18.8/0.8/8

21.8/0.8/8

27.2/0.8/8

29.4/0.8/8

40.1/0.8/8

43.1/0.8/8

0.86/1.0/10

1.40/1.0/10

1.9/1.0/10

3.3/1.0/10

4.7/1.0/10

5.7/1.0/10

6.4/1.0/10

8.8/1.0/10

11.4/1.0/10

14.2/1.0/10

17.8/1.0/10

18.9/1.0/10

24.8/1.0/10

26.8/1.0/10

34.6/1.0/10

37.5/1.0/10

Вытеснение воздуха @ Давление
(CFM @ PSI)

38.1/102

58/102

81/102

131/102

180/102

223/102

254/102

330/102

438/102

548/102

682/102

784/102

989/102

1130/102

1459/102

1555/102

35.3/116

56/116

74/116

127/116

178/116

216/116

247/116

325/116

428/116

530/116

664/116

770/116

961/116

1038/116

1417/116

1523/116

30.4/145

50/145

67/145

117/145

166/145

201/145

226/145

311/145

403/145

502/145

629/145

668/145

876/145

947/145

1222/145

1325/145

Объем масла (L)

125

180

Стадия сжатия

Одноступенчатый

Уровень шума дБ(A)

68±2

70±2

74±2

77±2

80±2

Способ привода

Прямой привод

Электроснабжение

380В/50Гц (может настраиваться в соответствии с требованиями напряжения и частоты)

Степень защиты двигателя

IP23 (доступен IP54)

IP54

Мощность (кВт/л.с)

7.5/10

11/15

15/20

22/30

30/40

37/50

45/60

55/75

75/100

90/125

110/150

132/175

160/200

185/250

220/300

250/350

Пусковой режим

Пуск переменной частоты

Размеры

Длина (мм)

900

1120

1340

1500

1800

2400

2930

3340

Ширина (мм)

660

760

880

980

1250

1470

2040

2120

Высота(мм)

900

1020

1180

1300

1570

1840

2140

2440

Масса нетто

кг

140

255

260

380

495

515

525

932

1013

1070

1650

1770

2750

2950

3600

4350

Внешний диаметр
(дюйм/мм)

G3/4"

G1"

G1-1/2"

G2"

G2-1/2"

DN80

DN100

Заметка: Мы сохраняем за собой право вносить изменения в дизайн без предварительного уведомления. Технические характеристики продукции могут быть изменены, окончательные технические характеристики могут варьироваться в зависимости от конкретного оборудования.

Скачать PDF Скачать каталог

Особенности

Энергоэффективность
Превосходящий винтовой компрессор с постоянной частотой вращения, VSD воздушный компрессор более энергоэффективный и экономичный.
Современный основной блок
Основной блок международного класса компрессоров тщательно разработан для повышения подаваемого воздуха, высокой производительности и надежной работы.
Перманентный магнитный двигатель IE4
Полностью закрытый перманентный магнитный синхронный двигатель IE4 предотвращает разгрузочные потери, предоставляя безопасное, эффективное и энергетическоую экономию с рейтингом защиты IP54.
Конструкция прямого соединения
Конструкция прямого соединения между основной установкой и перманентным магнитным двигателем высокопрочный, безопасный и легко поддерживаемый.
Специальный инвертер
Используя специальный инвертер для перманентного магнитного двигателя обеспечивается точный контроль скорости, подача воздуха под постоянным давлением, гладкий пуск и питание воздухом.
Интеллектуальное управление
Система интеллектуального управления динамично отображает условия системы, критические параметры двигателя в настоящем времени, автоматизирует операции запуска и остановки, а также обеспечивает продолжительную, беспилотную работу.

Мы предоставляем индивидуальные воздушные компрессоры с различным напряжением и частотой конфигурации для ваших нужд, как 110В/single-phase/60ГЦ, 110В/три-фазы/60ГЦ , 220В/три-фазы/60ГЦ , 380В/три-фазы/50ГЦ , 380В/три-фазы/60ГЦ , 415В/три-фазы/60ГЦ , 440В/три-фазы/60ГЦ , 600В/три-фазы/60ГЦ и т. д.

VSD винтовой компрессор с перманентным магнитным двигателем, одноступенчатый, серии RE

Энергоэффективность

Современный основной блок

Перманентный магнитный двигатель IE4

Конструкция прямого соединения

Специальный инвертер

Интеллектуальное управление
