Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
Запросить цену

VSD винтовой компрессор с перманентным магнитным двигателем, двухступенчатый (вертикальный, серии RE-E)

  • Вытеснение воздуха (м³/мин): 7.27～51.0
  • Давление на выходе (МПа/Бар): (0.7/7.0)/(0.8/8.0)
  • Мощность (кВт): 37~250 (Доступна кастомизация)

Мы предоставляем широкий выбор воздушных компрессоров, оборудование постобработки, передовые решения и техническую поддержку.

  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем

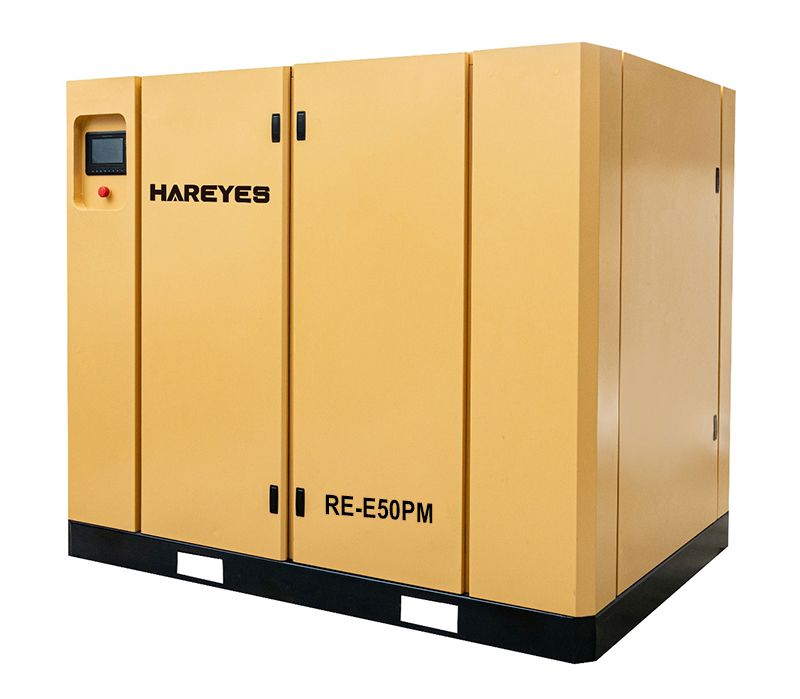

    RE-E50PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 37кВт/50л.с.
    Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар) Вытеснение воздуха @ Давление (CFM@PSI) Мощность (кВт/л.с) Размеры Длина*Ширина*Высота (мм)
    7.40/0.7/7.0 7.27/0.8/8.0 261/102 256/116 37/50 1740*1150*1600
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    RE-E75PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 55кВт/75л.с.
    Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар) Вытеснение воздуха @ Давление (CFM@PSI) Мощность (кВт/л.с) Размеры Длина*Ширина*Высота (мм)
    11.9/0.7/7.0 11.7/0.8/8.0 420/102 413/116 55/75 2100*1400*1740
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    RE-E100PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 75кВт/100л.с.
    Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар) Вытеснение воздуха @ Давление (CFM@PSI) Мощность (кВт/л.с) Размеры Длина*Ширина*Высота (мм)
    15.7/0.7/7.0 15.2/0.8/8.0 555/102 537/116 75/100 2100*1400*1740
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    RE-E125PM-ABDS
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 90кВт/125л.с.
    Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар) Вытеснение воздуха @ Давление (CFM@PSI) Мощность (кВт/л.с) Размеры Длина*Ширина*Высота (мм)
    19.0/0.7/7.0 18.8/0.8/8.0 671/102 664/116 90/125 2540*1470*1840
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    RE-E125PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 90кВт/125л.с.
    Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар) Вытеснение воздуха @ Давление (CFM@PSI) Мощность (кВт/л.с) Размеры Длина*Ширина*Высота (мм)
    18.0/0.7/7.0 17.7/0.8/8.0 636/102 625/116 90/125 2540*1470*1840
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    RE-E150PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 110кВт/150л.с.
    Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар) Вытеснение воздуха @ Давление (CFM@PSI) Мощность (кВт/л.с) Размеры Длина*Ширина*Высота (мм)
    21.7/0.7/7.0 21.5/0.8/8.0 767/102 760/116 110/150 2540*1470*1840
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем

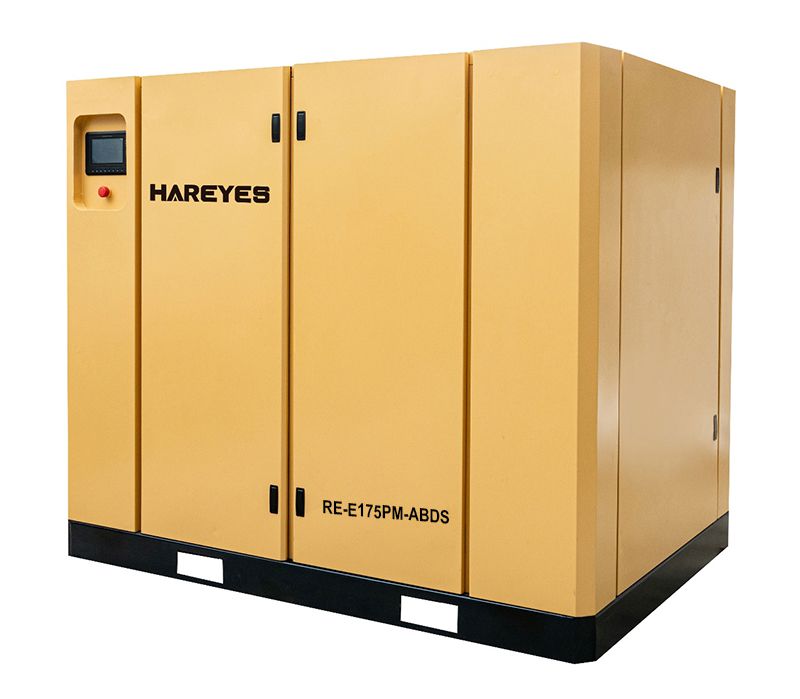

    RE-E175PM-ABDS
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 132кВт/175л.с.
    Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар) Вытеснение воздуха @ Давление (CFM@PSI) Мощность (кВт/л.с) Размеры Длина*Ширина*Высота (мм)
    25.2/0.7/7.0 25.0/0.8/8.0 890/102 883/116 132/175 2540*1470*1840
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    RE-E175PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 132кВт/175л.с.
    Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар) Вытеснение воздуха @ Давление (CFM@PSI) Мощность (кВт/л.с) Размеры Длина*Ширина*Высота (мм)
    26.1/0.7/7.0 25.9/0.8/8.0 922/102 915/116 132/175 2540*1470*1840
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    RE-E200PM-ABDS
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 160кВт/200л.с.
    Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар) Вытеснение воздуха @ Давление (CFM@PSI) Мощность (кВт/л.с) Размеры Длина*Ширина*Высота (мм)
    31.0/0.7/7.0 30.5/0.8/8.0 1095/102 1078/116 160/200 2930*2040*2140
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    RE-E200PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 160кВт/200л.с.
    Вытеснение воздуха @ Давление (м³/мин @ МПа/Бар) Вытеснение воздуха @ Давление (CFM@PSI) Мощность (кВт/л.с) Размеры Длина*Ширина*Высота (мм)
    32.0/0.7/7.0 31.5/0.8/8.0 1131/102 1113/116 160/200 2930*2040*2140
Модель RE-E50PMRE-E75PM RE-E100PMRE-E125PM RE-E125PMRE-E150PMRE-E175PM RE-E175PMRE-E200PM RE-E200PMRE-E250PM RE-E250PMRE-E275PM RE-E275PMRE-E300PM RE-E300PMRE-E350PM
Вытеснение воздуха @ Давление
(м³/мин @ МПа/Бар)		 7.40/0.7/7.0 11.9/0.7/7.0 15.7/0.7/7.0 19.0/0.7/7.0 18.0/0.7/7.0 21.7/0.7/7.0 25.2/0.7/7.0 26.1/0.7/7.0 31.0/0.7/7.0 32.0/0.7/7.0 36.2/0.7/7.0 36.0/0.7/7.0 40.8/0.7/7.0 40.0/0.7/7.0 45.0/0.7/7.0 45.3/0.7/7.0 51.0/0.7/7.0
7.27/0.8/8.0 11.7/0.8/8.0 15.2/0.8/8.0 18.8/0.8/8.0 17.7/0.8/8.0 21.5/0.8/8.0 25.0/0.8/8.0 25.9/0.8/8.0 30.5/0.8/8.0 31.5/0.8/8.0 36.0/0.8/8.0 35.8/0.8/8.0 40.5/0.8/8.0 39.7/0.8/8.0 44.8/0.8/8.0 45.0/0.8/8.0 50.5/0.8/8.0
Вытеснение воздуха @ Давление
(CFM@PSI)		 261/102 420/102 555/102 671/102 636/102 767/102 890/102 922/102 1095/102 1131/102 1279/102 1272/102 1412/102 1413/102 1590/102 1600/102 1802/102
256/116 413/116 537/116 664/116 625/116 760/116 883/116 915/116 1178/116 1113/116 1272/116 1265/116 1431/116 1403/116 1583/116 1590/116 1784/116
Метод охлаждения Воздушное охлаждение (доступно водное охлаждение)
Температура нагнетания(℃) ≤40
Объем масла (L) 32 54 72 90 125 125 180
Уровень шума дБ(A) 72±2   74±2 76±2 74±2 76±2 80±2 78±2 80±2 78±2 80±2 78±2 80±2 78±2 80±2 78±2
Стадия сжатия Двухступенчатый Прямой привод
Способ привода Прямой привод Двухступенчатый
Мощность (кВт/л.с) 37/50 55/75 75/100 90/125 90/125 110/150 132/175 132/175 160/200 160/200 185/250 185/250 200/275 200/275 220/300 220/300 250/350
Электроснабжение 380В/50Гц (может настраиваться в соответствии с требованиями напряжения и частоты)
Степень защиты двигателя IP55
Пусковой режим Пуск переменной частоты
Размеры L (мм) 1740 2100 2100 2540 2540 2540 2540 2540 2930 2930 2930 2930 3340 3340 3340 3340 3340
W (мм) 1150 1400 1400 1470 1470 1470 1470 1470 2040 2040 2040 2040 2120 2120 2120 2120 2120
H (мм) 1600 1740 1740 1840 1840 1840 1840 1840 2140 2140 2140 2140 2440 2440 2440 2440 2440
Масса нетто кг 1150 1800 1910 2450 2750 2950 3100 3450 3650 3900 4250 4500 5300 5700 5600 5900 6200
Внешний диаметр (дюйм/мм) G2" G2-1/2" DN80 DN80 DN100

Заметка: Мы сохраняем за собой право вносить изменения в дизайн без предварительного уведомления. Технические характеристики продукции могут быть изменены, окончательные технические характеристики могут варьироваться в зависимости от конкретного оборудования.

Скачать PDF Скачать каталог
Особенности

  • Передовой дизайн

    Воздушный компрессор обладает вертикальным двухступенчатым основным блоком. Это сокращает коэффициент сжатия на каждом этапе, минимизируя внутреннюю протечку и повышает объемную эффективность. Благодаря ротору с большим диаметром, воздушные компрессоры достигают значительной производительности в сравнении с одноступенчатыми установками, достигая высокого уровня подачи воздуха. Основной блок прочный, обладает долгим сроком службы и высокой стабильностью.

  • Перманентный магнитный синхронный двигатель IE4

    Интеграция перманентного магнитного синхронного двигателя IE4 предоставляет эффективность за пределами стандартных индукционных двигателей. Технология переменной частоты обеспечивает гладкий запуск, сокращает пиковый ток во время запуска и снижает затраты на энергию.

  • Оптимальный поток воздуха и контроль давления

    Благодаря оптимальному потоку воздуха и контролю давления, сокращается энергопотребление, сохраняя при этом колебание давления ±0.01МПа. Такая точность гарантирует подачу необходимого свободного воздуха.

  • Система прямого привода

    Воздушные компрессоры отличаются раздельной системой прямого привода, обеспечивающую прочность, низкий уровень шума и легкое поддержание.

  • Интеллектуальное управление

    Компрессоры обладают системой интеллектуального управления динамично отображающий статус системы и критические параметры в настоящем времени.

  • Высокая эффективность

    Вертикальный двухступенчатая структура повышает производство воздуха на 15% по сравнению с одноступенчатым компрессором одинаковой мощности, что приводит к экономии энергии на 15%. Эти компрессоры VSD превосходят винтовые компрессоры с постоянной скоростью, предоставляя экономию энергии на 30%-40%.

Мы предоставляем индивидуальные воздушные компрессоры с различным напряжением и частотой конфигурации для ваших нужд, как 110В/однофазный/60 Гц, 110В/трехфазный/60 Гц, 220В/трехфазный/60 Гц, 380В/трехфазный/50 Гц, 380В/трехфазный/60 Гц, 415В/трехфазный/60 Гц, 440В/трехфазный/60 Гц, 600В/трехфазныйфаза/60гц и т. д.
