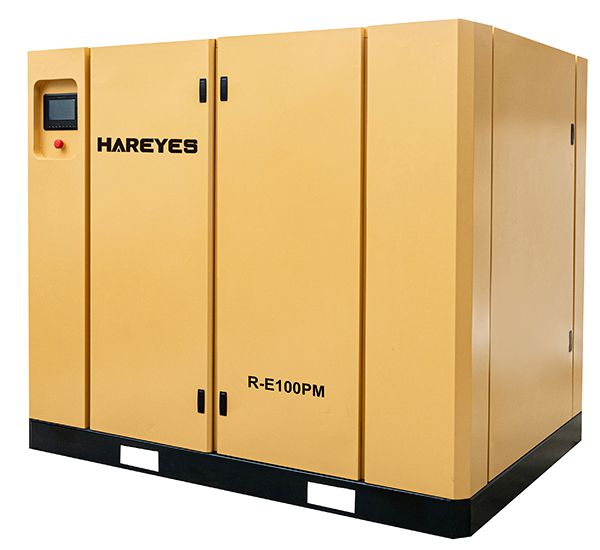

Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
Запросить цену

VSD винтовой компрессор с перманентным магнитным двигателем, двухступенчатый (вертикальный, серии R)

  • Вытеснение воздуха (м³/мин): 6.0～53.0
  • Давление на выходе (МПа/Бар): (0.7/7)/(0.8/8)/(1.0/10)
  • Мощность (кВт): 37~250 (Доступна кастомизация)

Мы предоставляем широкий выбор воздушных компрессоров, оборудование постобработки, передовые решения и техническую поддержку.

  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    R-E50PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 37кВт/50л.с.
    Вытеснение воздуха @ Давление
    (м³/мин @ МПа/Бар)     		Вытеснение воздуха @ Давление
    (CFM @ PSI)     		Мощность двигателя
    (кВт/л.с)     		Размеры Длина*Ширина*Высота
    (мм)
    7.0/0.7/7 6.8/0.8/8 6.0/1.0/10 247/102 240/116 212/145 37/50 1740*1150*1600
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    R-E75PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 55кВт/75л.с.
    Вытеснение воздуха @ Давление
    (м³/мин @ МПа/Бар)     		Вытеснение воздуха @ Давление
    (CFM @ PSI)     		Мощность двигателя
    (кВт/л.с)     		Размеры Длина*Ширина*Высота
    (мм)
    12.0/0.7/7 11/0.8/8 9.5/1.0/10 424/102 389/116 336/145 55/75 2100*1400*1740
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем

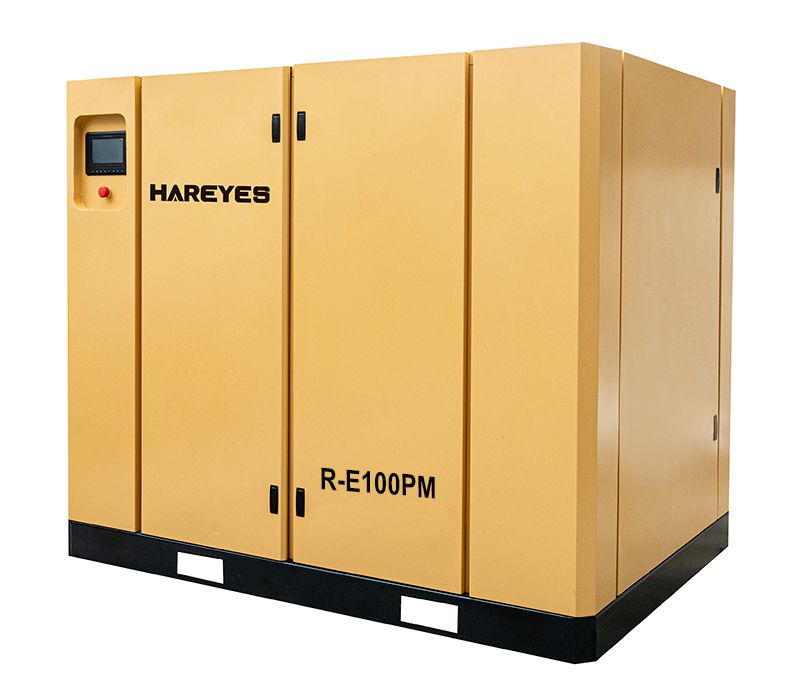

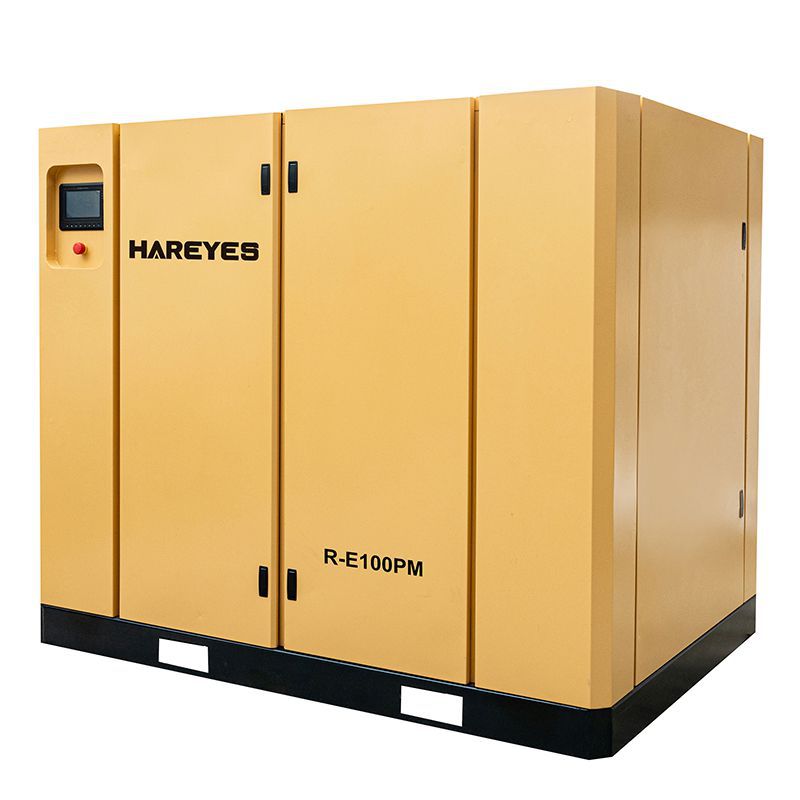

    R-E100PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 75кВт/100л.с.
    Вытеснение воздуха @ Давление
    (м³/мин @ МПа/Бар)     		Вытеснение воздуха @ Давление
    (CFM @ PSI)     		Мощность двигателя
    (кВт/л.с)     		Размеры Длина*Ширина*Высота
    (мм)
    16/0.7/7 14.3/0.8/8 12.5/1.0/10 565/102 505/116 441/145 75/100 2100*1400*1740
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    R-E125PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 90кВт/125л.с.
    Вытеснение воздуха @ Давление
    (м³/мин @ МПа/Бар)     		Вытеснение воздуха @ Давление
    (CFM @ PSI)     		Мощность двигателя
    (кВт/л.с)     		Размеры Длина*Ширина*Высота
    (мм)
    19.5/0.7/7 18.5/0.8/8 16.2/1.0/10 689/102 654/116 572/145 90/125 2540*1470*1840
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    R-E150PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 110кВт/150л.с.
    Вытеснение воздуха @ Давление
    (м³/мин @ МПа/Бар)     		Вытеснение воздуха @ Давление
    (CFM @ PSI)     		Мощность двигателя
    (кВт/л.с)     		Размеры Длина*Ширина*Высота
    (мм)
    23.0/0.7/7 21.5/0.8/8 19.1/1.0/10 813/102 760/116 675/145 110/150 2540*1470*1840
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    R-E175PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 132кВт/175л.с.
    Вытеснение воздуха @ Давление
    (м³/мин @ МПа/Бар)     		Вытеснение воздуха @ Давление
    (CFM @ PSI)     		Мощность двигателя
    (кВт/л.с)     		Размеры Длина*Ширина*Высота
    (мм)
    28.3/0.7/7 27.0/0.8/8 23.5/1.0/10 1000/102 954/116 830/145 132/175 2540*1470*1840
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    R-E200PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 160кВт/200л.с.
    Вытеснение воздуха @ Давление
    (м³/мин @ МПа/Бар)     		Вытеснение воздуха @ Давление
    (CFM @ PSI)     		Мощность двигателя
    (кВт/л.с)     		Размеры Длина*Ширина*Высота
    (мм)
    31.8/0.7/7 30.6/0.8/8 28.3/1.0/10 1124/102 1081/116 1000/145 160/200 2930*2040*2140
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    R-E250PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 185кВт/250л.с.
    Вытеснение воздуха @ Давление
    (м³/мин @ МПа/Бар)     		Вытеснение воздуха @ Давление
    (CFM @ PSI)     		Мощность двигателя
    (кВт/л.с)     		Размеры Длина*Ширина*Высота
    (мм)
    40.6/0.7/7.0 38.3/0.8/8.0 32.5/1.0/10 1435/102 1353/116 1148/145 185/250 2930*2040*2140
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    R-E275PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 200кВт/275л.с.
    Вытеснение воздуха @ Давление
    (м³/мин @ МПа/Бар)     		Вытеснение воздуха @ Давление
    (CFM @ PSI)     		Мощность двигателя
    (кВт/л.с)     		Размеры Длина*Ширина*Высота
    (мм)
    42.8/0.7/7.0 40.2/0.8/8.0 34.6/1.0/10 1512/102 1420/116 1223/145 200/275 3340*2120*2440
  • Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем
    R-E300PM
    Вертикальный двухступенчатый VSD винтовой компрессор с перманентным магнитным двигателем 220кВт/300л.с.
    Вытеснение воздуха @ Давление
    (м³/мин @ МПа/Бар)     		Вытеснение воздуха @ Давление
    (CFM @ PSI)     		Мощность двигателя
    (кВт/л.с)     		Размеры Длина*Ширина*Высота
    (мм)
    46.0/0.7/7.0 44.0/0.8/8.0 38.5/1.0/10 1625/102 1555/116 1360/145 220/300 3340*2120*2440
Модель R-E50PM R-E75PM R-E100PM R-E125PM R-E150PM R-E175PM R-E200PM R-E250PM R-E275PM R-E300PM R-E350PM
Вытеснение воздуха @ Давление
(м³/мин @ МПа/Бар) 		7.0/0.7/7 12.0/0.7/7 16/0.7/7 19.5/0.7/7 23.0/0.7/7 28.3/0.7/7 31.8/0.7/7 40.6/0.7/7.0 42.8/0.7/7.0 46.0/0.7/7.0 53.0/0.7/7.0
6.8/0.8/8 11/0.8/8 14.3/0.8/8 18.5/0.8/8 21.5/0.8/8 27.0/0.8/8 30.6/0.8/8 38.3/0.8/8.0 40.2/0.8/8.0 44.0/0.8/8.0 50.5/0.8/8.0
6.0/1.0/10 9.5/1.0/10 12.5/1.0/10 16.2/1.0/10 19.1/1.0/10 23.5/1.0/10 28.3/1.0/10 32.5/1.0/10 34.6/1.0/10 38.5/1.0/10 45.0/1.0/10
Вытеснение воздуха @ Давление
(CFM @ PSI) 		247/102 424/102 565/102 689/102 813/102 1000/102 1124/102 1435/102 1512/102 1625/102 1873/102
240/116 389/116 505/116 654/116 760/116 954/116 1081/116 1353/116 1420/116 1555/116 1784/116
212/145 336/145 441/145 572/145 675/145 830/145 1000/145 1148/145 1223/145 1360/145 1590/145
Метод охлаждения Воздушное охлаждение (доступно водное охлаждение)
Температура нагнетания(℃) ≤40
Объем масла (L) 32 54 72 90 125 180
Уровень шума дБ(A) 73±2 75±2 78±2 80±2
Стадия сжатия Двухступенчатый
Способ привода Прямой привод
Мощность двигателя (кВт/л.с) 37/50 55/75 75/100 90/125 110/150 132/175 160/200 185/250 200/275 220/300 250/350
Электроснабжение 380В/50Гц (может настраиваться в соответствии с требованиями напряжения и частоты)
Степень защиты двигателя IP55
Пусковой режим Пуск переменной частоты
Размеры Длина (мм) 1740 2100 2100 2540 2540 2540 2930 2930 3340 3340 3340
Ширина (мм) 1150 1400 1400 1470 1470 1470 2040 2040 2120 2120 2120
Высота(мм) 1600 1740 1740 1840 1840 1840 2140 2140 2440 2440 2440
Масса нетто кг 1100 1780 1890 2650 2900 3100 3850 4200 5200 5700 6000
Внешний диаметр (дюйм/мм) G2" G2-1/2" DN80 DN100

Заметка: Мы сохраняем за собой право вносить изменения в дизайн без предварительного уведомления. Технические характеристики продукции могут быть изменены, окончательные технические характеристики могут варьироваться в зависимости от конкретного оборудования.

Скачать PDF Скачать каталог
Особенности

  • Передовой дизайн

    Воздушный компрессор обладает вертикальным двухступенчатым основным блоком. Это сокращает коэффициент сжатия на каждом этапе, минимизируя внутреннюю протечку и повышает объемную эффективность. Благодоря ротору с большим диаметром, воздушные компрессоры достигают значительной производительности в сравнении с одноступенчатыми установками, достигая высокого уровня подачи воздуха.

  • Перманентный магнитный синхронный двигатель IE4

    Интеграция перманентного магнитного синхронного двигателя IE4 предоставляет эффективность за пределами стандартных индукционных двигателей. Технология переменной частоты обеспечивает гладкий запуск, сокращает пиковый ток во время запуска и снижает затраты на энергию.

  • Оптимальный поток воздуха и контроль давления

    Благодаря оптимальному потоку воздуха и контролю давления, сокращается энергопотребление, созраняя при этом колебание давления ±0.01МПа. Такая точность гарантирует подачу необходимого свободного воздуха.

  • Система прямого привода

    Воздушные компрессоры отличаются раздельной системой прямого привода, обеспечивают прочность, низкий уровень шума и легкое поддержание.

  • Интеллектуальное управление

    Компрессоры обладают системой интеллектуального управления динамично отображающий статус системы и критические параметры в настоящем времени.

  • Высокая эффективность

    Вертикальная двухступенчатая структура повышает производство воздуха на 15% по сравнению с одноступенчатым компрессором одинаковой мощности, что приводит к экономии энергии на 15%. Эти компрессоры VSD превосходят винтовые компрессоры с постоянной скоростью, предоставляя экономию энергии на 30%-40%.

Мы предоставляем индивидуальные воздушные компрессоры с различным напряжением и частотой конфигурации для ваших нужд, как 110В/однофазный/60 Гц, 110В/трехфазный/60 Гц, 220В/трехфазный/60 Гц, 380В/трехфазный/50 Гц, 380В/трехфазный/60 Гц, 415В/трехфазный/60 Гц, 440В/трехфазный/60 Гц, 600В/трехфазныйфаза/60 Гц и т. д.
